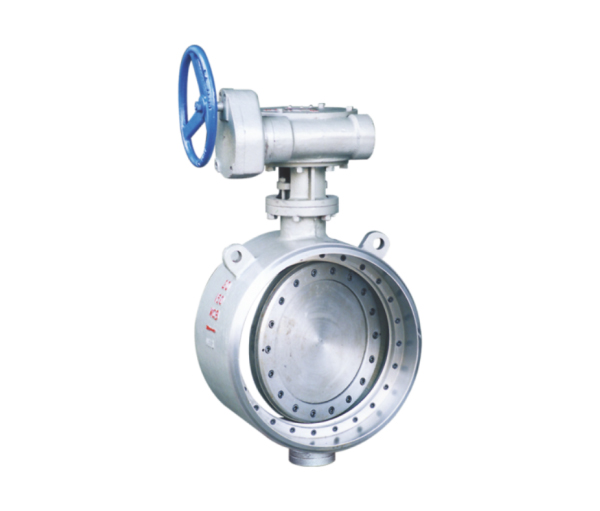

D363对夹式硬密封蝶阀 - 蝶阀系列 - 浙江一控阀门有限公司

▲产品特点

该系列蝶阀是我公司工程技术人员研制开发的新一代高性能产品，其性能良好，广泛适用于低压，中压、高压、钢铁、冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。

该阀门采用三维偏心斜锥形阀座密封副，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用碟板摆动压紧密封，所以密封面摩擦阻力小，并闭时具有越紧功能，这样密封性能可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。

该蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点，且在高温下能正常使用，克服了其它类型阀门在高温适用时因热膨胀而容易泄漏的缺点。

该蝶阀根据使用介质要求，选择不同密封面材料，以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。

▲外形及连接尺寸

公称压力	通径（mm)	L	Dn	D1	H1	H2	H	D0
0.6	1000	550	1028	992	1053	757	1228	450
1200	630	1228	1192	1162	851	1336	450	1590
1400	710	1428	1392	1310	876	1436	450	2185
1600	790	1628	1592	1436	1095	1584	450	3210
1800	870	1828	1792	1579	1214	1703	600	1090
2000	950	2028	1992	1723	1332	1814	600	5610
1	600	390	636	602	606	499	684	500
700	430	726	692	738	566	894	350	680
800	470	826	792	8041	632	657	350	810
900	510	926	892	989	693	1163	350	860
100	550	1028	992	1056	757	1228	450	1625
1200	630	1228	1192	1162	851	1336	450	1770
1400	710	1428	1392	1310	876	1436	450	2425
1600	790	1628	1592	1436	1095	1584	450	3560
1800	870	1828	1792	1579	1214	1703	600	4545
2000	950	2028	1992	1723	1332	1714	600	6230
1.6	80	180	90	78	186	90	230	160
100	190	110	96	195	110	239	160	34
125	200	135	121	208	113	252	160	41
150	210	161	146	240	130	284	160	43
200	230	222	202	260	205	307	160	81
250	250	278	254	295	235	337	200	102
300	270	330	303	340	275	392	200	132
350	290	382	351	383	309	435	250	193
400	310	432	398	427	346	481	300	164
450	330	484	450	467	392	521	400	238
500	350	535	501	499	427	568	400	302
600	390	636	602	618	509	689	500	457
700	430	726	692	745	572	903	350	810
800	470	826	792	809	638	967	350	1093
900	510	926	892	999	700	1175	450	1410
1000	550	1028	992	1064	765	1240	450	1870
1200	630	1228	1192	174	860	1350	450	2082
1400	710	1428	1392	1324	986	1450	600	2850
1600	790	1628	1592	1450	1106	1600	600	4235
1800	870	1828	1792	1595	1226	1720	600	5346
2000	950	2028	1992	1740	1345	1960	600	7328
2.5	80	180	90	78	186	90	230	160
100	190	110	96	201	106	245	160	40
125	200	135	121	211	122	255	160	60
150	210	161	146	243	136	287	160	65
200	230	222	202	270	215	312	200	85
250	250	278	254	302	247	344	200	435
300	270	330	303	358	288	410	250	175
350	290	382	351	421	333	453	350	195
400	310	432	398	434	359	488	400	295
450	330	484	450	473	405	542	450	350
500	350	535	500	551	444	631	500	510
600	390	636	600	674	521	832	350	625
700	430	726	690	758	586	910	350	925
800	470	826	790	723	659	981	350	1260
900	510	926	890	884	720	1042	450	1760
1000	550	1028	990	942	780	11014	450	1940
1200	630	1228	1190	1054	889	1212	600	2810
1400	710	1428	1390	1162	1000	1322	600	3500
4	80	180	90	78	242	108	286	160
100	190	110	96	204	108	248	160	38
125	200	135	120	214	120	258	160	50
150	210	161	145	259	135	301	200	45
200	230	222	200	276	202	318	200	100
250	250	278	252	313	235	365	250	135
300	270	330	301	363	280	415	300	260
350	290	382	351	406	315	458	400	240
400	310	432	398	441	355	510	450	320
450	330	484	448	523	370	591	500	500
500	350	584	495	597	420	710	350	550
600	390	636	595	662	490	770	350	900
