▲产品特点

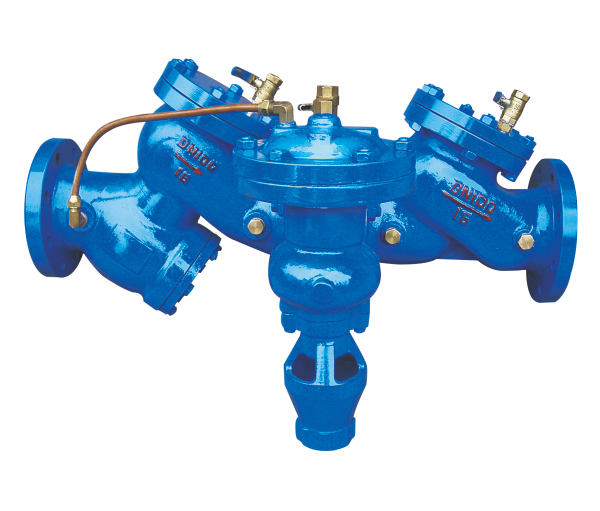

HS41X-A带过滤防污隔断阀由两个隔开的止回阀和一个液压传动到泄水阀组成，一 个止回阀阀体内装有过滤网。由于止回阀的局部水头损失 ，中间腔内的压力始终低于入水口 的压力。这个压差驱使泄水阀处于关闭状态，管路正常供水。在压力异常时，(即出口端压力 高于中坚腔)， 即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并 形成空气隔断，保证上游供水卫生安全。次产品结构具有合理性、使用方便产品、密封性能 强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、 纺织、医药、食品、船舶、给排水、能源、钻探等部门。

▲产品性能

公称压力	公称通径	适用介质	适用温度
1.0-1.6Mpa	50-600mm	水及弱腐蚀性流体	0-80℃

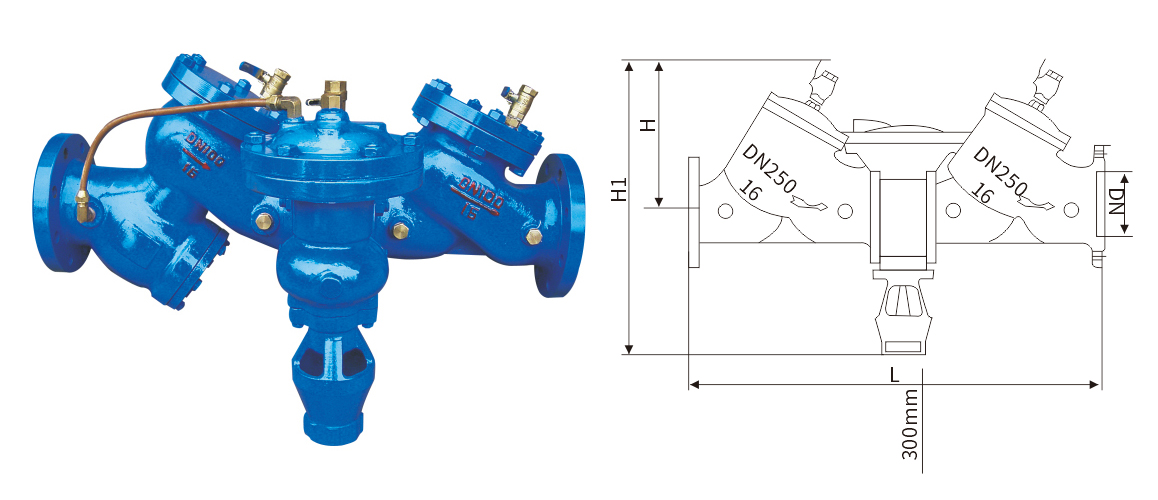

▲外形及连接尺寸

DN(mm)	安装方式	L（mm）	管螺纹D	D1	H1	H	宽度	螺栓孔数
20	管螺纹	190	13/4"	-	130	65	180	-
25		200	1"	-	140	80	190	-
32		203	11/4"	-	170	90	195	-
40		240	11/2"	-	180	150	200	-
50		280	2"	-	185	160	210	-
40		420	145	100	250	165	235	4×18
50		500	160	125	280	180	250	4×18
65	法兰连接	560	180	145	315	250	425	4×18
80		680	195	160	480	285	450	8×18
100		760	215	180	500	310	465	8×18
125		765	245	210	600	340	495	8×18
150		870	280	240	730	390	695	8×23
200		1000	335	295	795	445	730	12×23
250		1120	405	355	820	530	750	12×25
300		1280	460	410	1000	540	800	12×25
350		1380	520	470	1150	600	875	16×25
400		1530	580	525	1200	640	980	16×30
