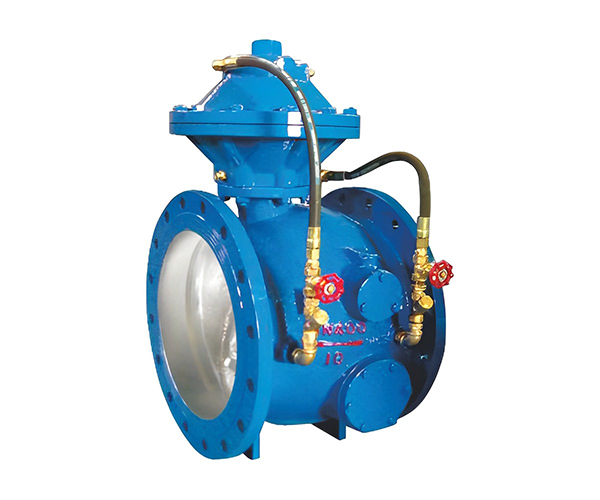

▲产品特点

管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀 门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳 ，密封效 果好 ，它兼具电动闸阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好的消除水 锤危害，保护水泵及管网系统安全。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管 套、进行关闭，反之即行开启。这样 ，闸板在导柱之间上下往复完成阀门开闭工作。

管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出水管道，设计有活塞式 与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅 助部件 ，实时反馈阀门在线运行情况，对距离输送工程 ，实现自动控制与远程检测功能；在 产品类型上，公司开发有普通型、回水低压型、污水型等五种规格 ，以满足不同客户不同工 况的需求。由于结构紧凑，体积小，重量轻，特别适用于大口径管路系统。可广泛应用于电 力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等输 送系统，是当前国内外结构新颖、性能先进，运行可靠的泵站新型控制设备。

▲产品性能

公称压力	公称通径	适用介质	适用温度
0.6 -2.5Mpa	150-1400mm	清水 、污水 、原水 、油品等	0-80℃

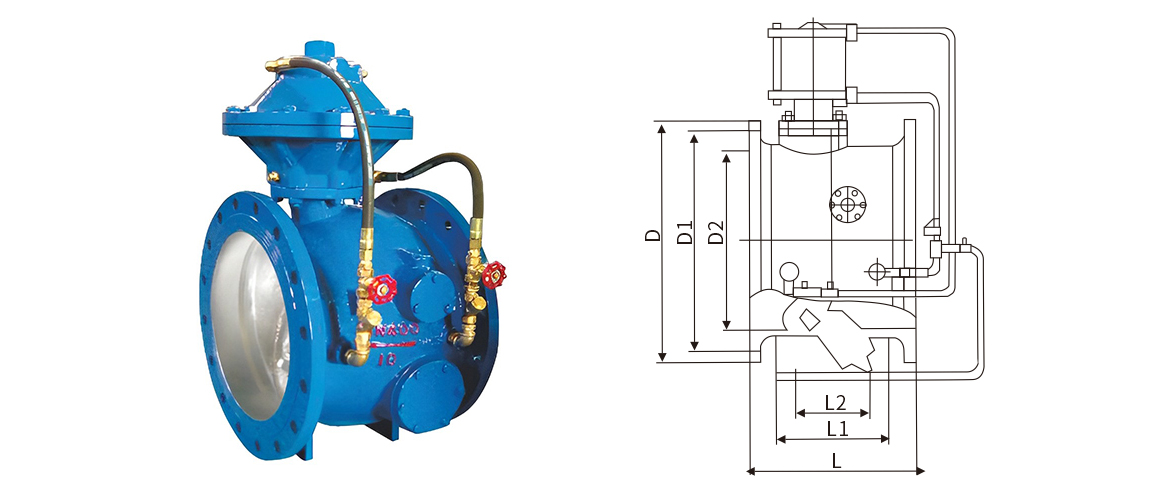

▲外形及连接尺寸

DN	L
150	267
200	292
250	330
300	356
350	381
400	406
450	432
500	457
600	508
700	610
800	660
900	711
1000	811
1200	1015
1400	1080
1600	1300

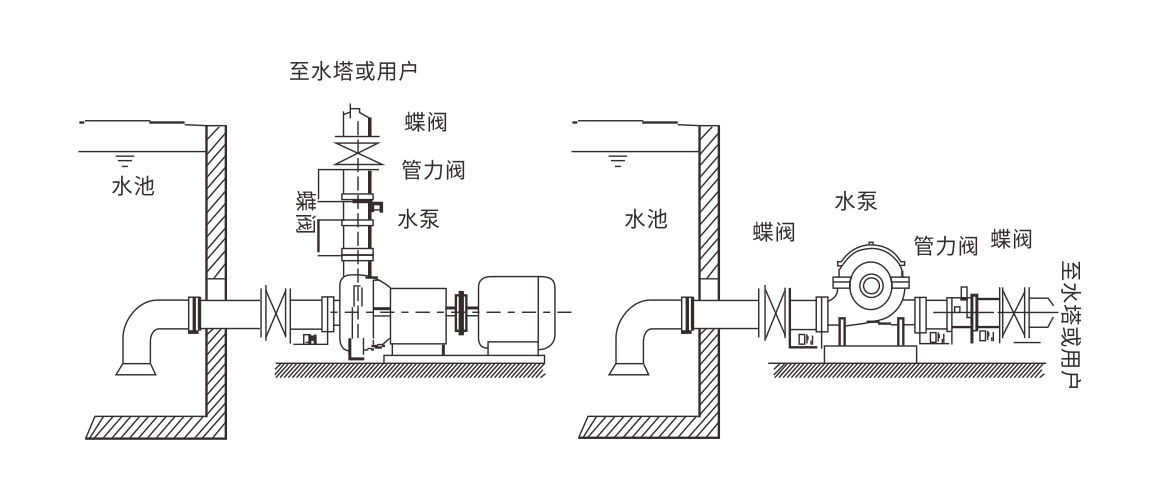

▲安装示意图
