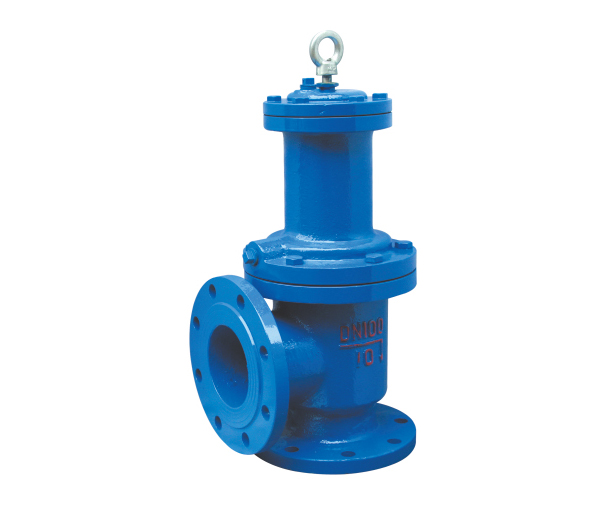

JM744X液压、JM644X气动角式快开排泥阀 - 排泥阀系列

▲产品特点

JM744X液压、JM644X气动角式快开排泥阀采用双腔隔膜传动机构替代活塞式机构，无运动磨损，寿命长。膜片内部采用折叠形复合材料，大大提高了膜片的伸长率，延长了膜片的使用寿命，在阀门启闭过程中，不容易被拉断，而且能承受更高的压力。采用电动二位四通换向阀或手动二位四通或向阀集中控制，操作方便，阀门启闭灵活。此阀主要安装在沉淀池的底部壁外，用以排除池底的泥沙污物。

▲产品性能

工作压力	驱动压力	介质	使用温度
0.6-1.0Mpa	0.15Mpa	水、污水	0~80℃

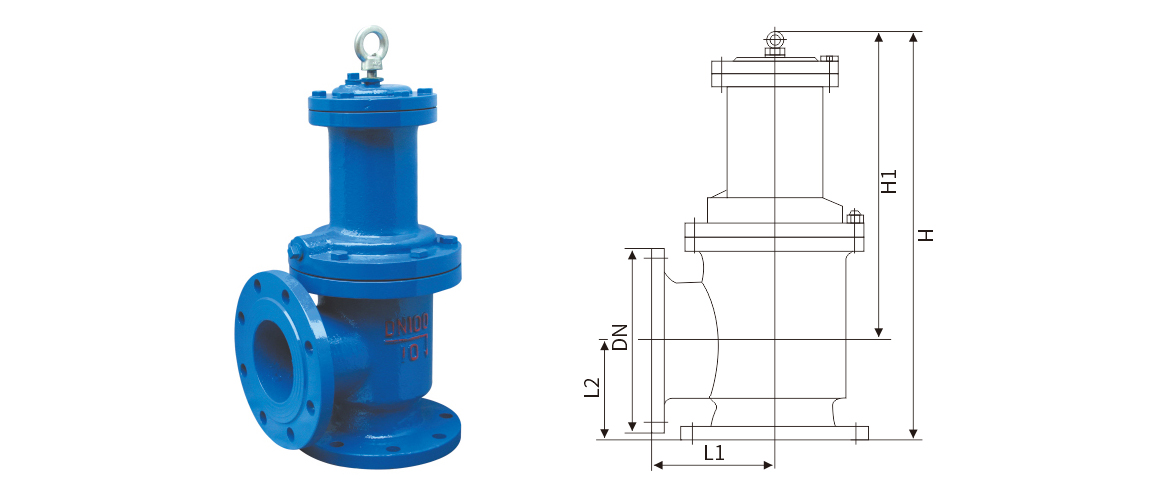

▲外形及连接尺寸

DN	L	L1	H
100	160	120	370
150	190	150	440
200	225	190	530
250	260	220	615
300	280	260	785
350	315	300	880
400	340	340	970

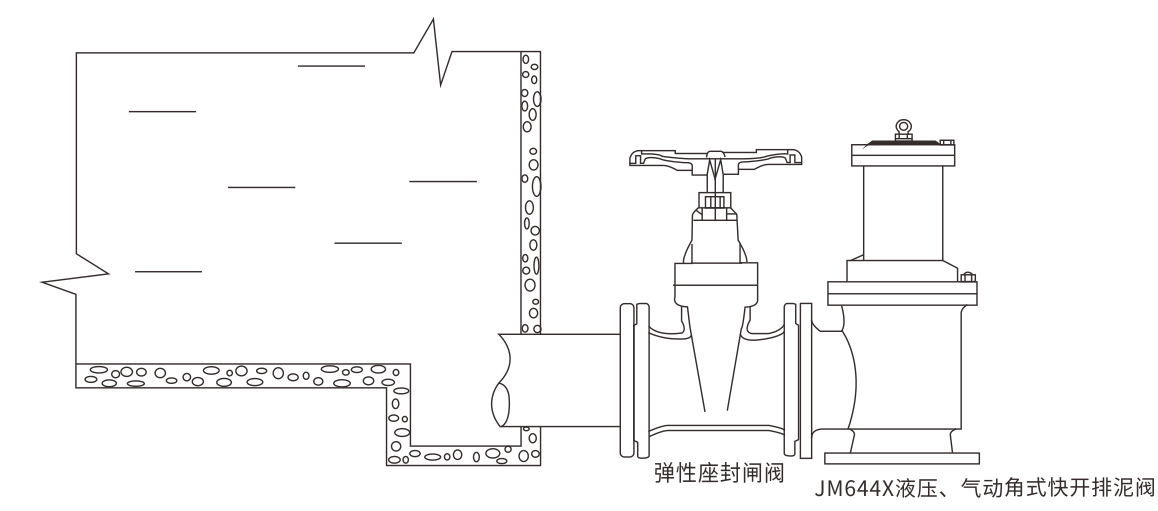

▲安装示意图

DN	L	L1	H
100	160	120	370
150	190	150	440
200	225	190	530
250	260	220	615
300	280	260	785
350	315	300	880
400	340	340	970
