埋地式热力全焊接球阀
所属分类:全焊接球阀系列
详细介绍

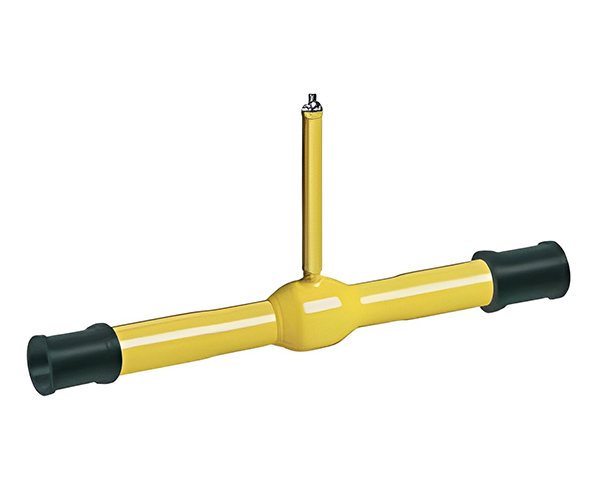

▲埋地式热力全焊接球阀

公称压力:PN10-PN25

适用温度:-29℃-200℃

操作方式:手柄、齿轮、电动、气动。

使用范围:管线供热管网、发电厂、石油管线等工业管线领域。

使用介质:水、气、油等无腐蚀性介质。

▲设计与制造规范

基本设计规范API 6D、ASME B 16.34
材质碳钢(A105)系列、奥氏体不锈钢系列、低温钢(LF9/LF2)系列
压力温度等级ASME B16.34、API 608
结构长度ASME B16.10、GB12221
对焊端形式ASME B16.25、ASME B31.4/31.8
法兰形式与尺寸ASME B16.47、ASME B 16.5、MSS SP-4、BS、DIN、JIS、GB、JB、HG、SH
检验与试验API 598、API 6D、GB13927
耐火试验API 607、PAI 6FA
驱动方式手动、电动、气动、液动、气液联动(按客户要求)

▲主要连接尺寸(单位:mm)

SIZEDD1D2D3D56K16K2LT
25/3220]33.748.3]33.74735019-1006
32/402542.460.333.75835019-1052
40/503248.376.133.77035019-1078
50/634060.388.933.78435019-1120
65/755076.1114.333.79835019-1150
80/906588.9139.733.711835019-1094
100/11080114.3168.342.414335019-1165
100/12580114.3168.342.415835027-1175
150/160125168.3219.142.419735027-1318
150/180125168.3219.176.122735050-1350
200/200150219.1273.088.926735050901362
200/225150219.1273.088.928235050901318
