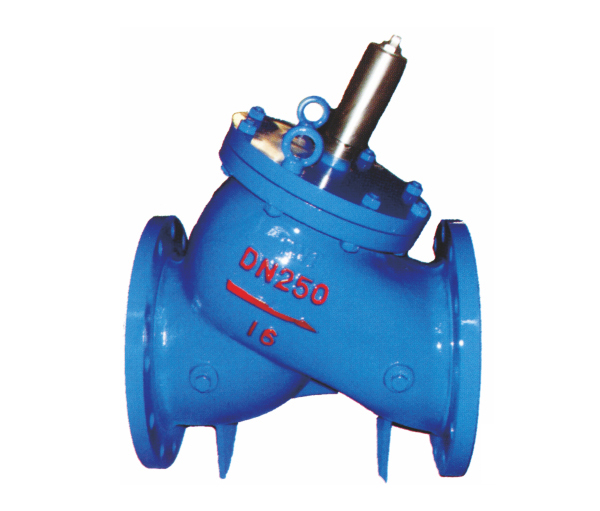

▲产品特点

本公司生产的JLH型多功能三合一止回阀它包括阀体内设阀座、阀杆、弹簧、阀瓣、导套等零件组成。此阀具有截止、止回、节流三种功能。主要用于水泵出口或其它防止液体倒流的管道 ，可有效的防止普通止回阀液体倒流时产生的水锤冲击和噪音 ，是止回阀的更新换代的产品。三合一止回阀安装在一般建筑 ，公寓及工厂的供排水 ，冷暖水处理 ，及锅炉的冷凝水 ，二次供水管道的泵出口上 ，用来防止泵停止运转而引起的管道内的介质倒流。

安装了加速关闭弹簧，利用快关原理的防止水锤的产生 ，防止介质倒流，达到静音关闭 ；装有开度指示器 ，通过调节开度 ，可以调节水泵的输出量；关闭阀杆 ，可起到截止阀的作用。

▲产品性能

公称压力 (MPa)	壳体试验 (Mpa)	密封试验 (Mpa)	气密封试验 (Mpa)	工作温度	适用介质
1.0	1.5	1.1	0.6	<80℃	水及物理、化学 性质类似于水的介质
1.6	2.4	1.76	0.6
2.5	3.75	2.75	0.6

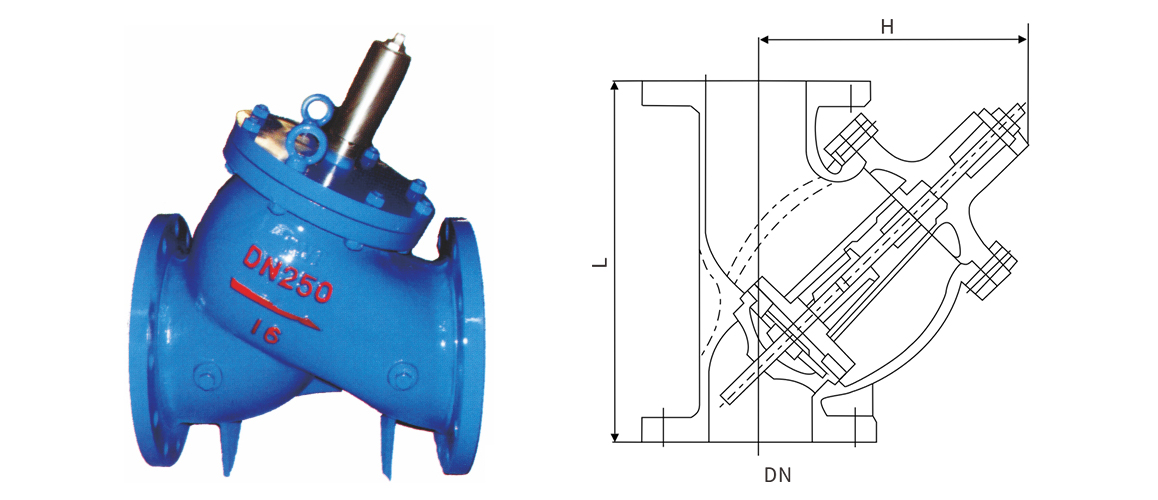

▲外形及连接尺寸

公称通经	安装方式	阀长度 (mm)	管螺及法兰 直径(mm)	螺栓孔 中心距(mm)	螺检孔数  ×直径
50	法兰连接	200	160	125	4×18
65		210	180	145	4×18
80		240	195	160	8×18
100		290	215	180	8×18
125		330	245	210	8×18
150		350	280	240	8×23
200		425	335	295	12×23
250		495	405	355	12×25
300		565	460	410	12×25
350		595	520	470	16×25
400		690	580	525	16×30

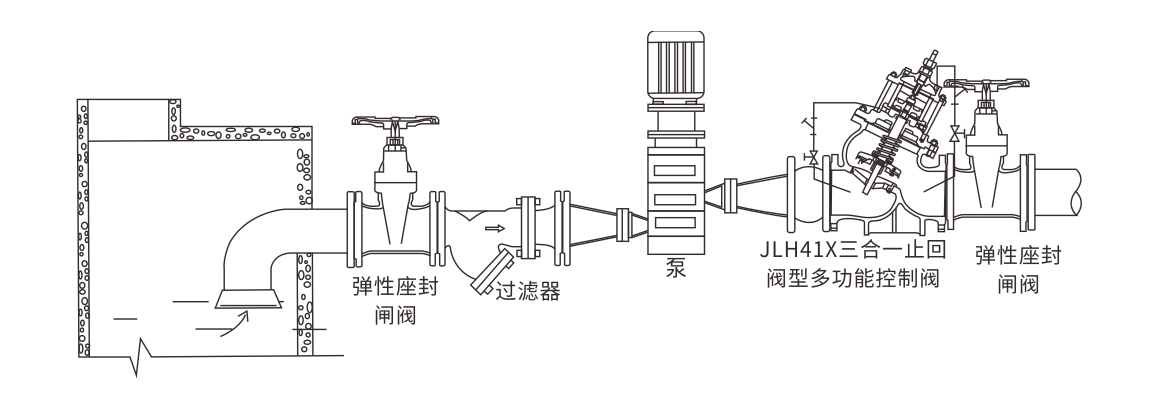

▲安装示意图
