▲产品特点

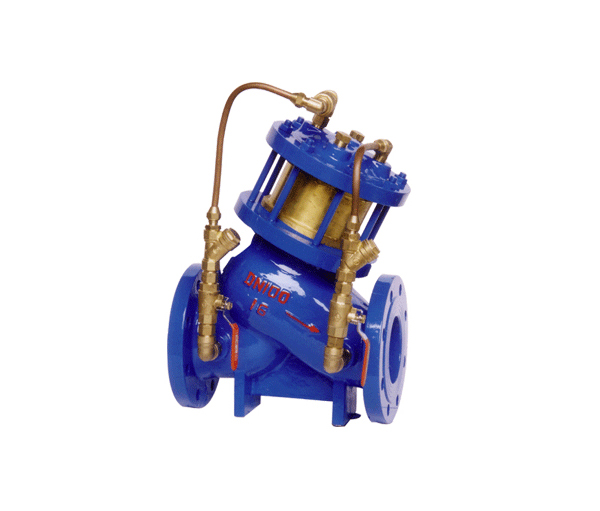

多功能水泵控制阀同时具有闸阀,逆止阀,水锤消除器三种阀件。 这三种阀件在水泵的运行过程中分别起着不同的作用。

▲产闸阀

闸阀平时是处于关闭状态,水泵启动时闸阀慢慢打开,水泵停机时,闸阀先快速闭合,到了一定程度在慢慢闭合。水泵的闭闸启动和闭闸停车,可以有效的防止开泵水锤和停泵水锤,同时,减少了水泵启动时的电机负荷,水泵在零流量时的轴功率较小,一般仅为设计轴功率的30%。闸阀的另一个功能是,当闸阀关闭时,可以为安装在闸阀与水泵之间的逆止阀等阀件和水泵提供安全的检修条件,防止压水管的水回流。

▲产逆止阀

逆止阀能防止突然断电时所造成的水流的流向改变,防止倒流。逆止阀的突然关闭易产生水锤现象。在水泵的几何扬水高度较大时,严重的水锤瞬间高压会导致管道破裂,发生严重的生产事故。

▲产水锤消除器

水锤消除器能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护之目的。所以为了防止水锤对输水管道的破坏方法,往往在水泵的压水管上安装水锤消除器。

▲水泵控制阀工作原理

（1）停泵状态,阀板在出口端及隔膜上腔静压作用下全部关闭。

（2）水泵启动时,水压从旁通管传入下腔,主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。

（3）在进水端压力作用下,阀板上升到较大开口状态,开口高度由流量决定。

（4）停泵瞬间,流量及压力突然降低,主阀板在重力作用下开始向下滑落。

（5）当流量接近于零时,主阀被关闭,主阀板上留有泄流孔以减弱水锤冲击力；主阀板上,下形成压力差,阀门出口水压从旁通管进入上腔推动膜片压板,使下腔水排入阀门进口,缓闭阀板开始缓闭。

（6）缓闭阀板完全关闭泄流孔,阀门回到停泵初始状态。
