▲产品特点

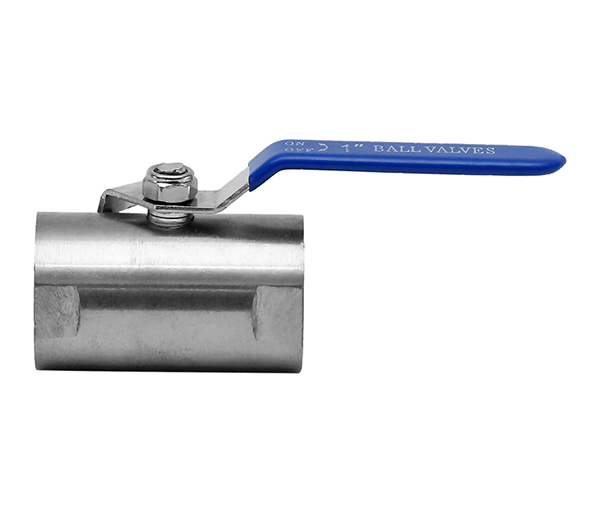

Q11F广式内螺纹球阀启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断，结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭。
▲性能规范
| 工作压力 | 1.0Mpa |
| 产品规格 | 1/2"~2" |
| 适合温度 | <150℃(PPL<300℃) |
| 适用介质 | 水、空气、油品等 |
| 螺纹端可按BSPT、NPT制造 | |
▲材料列表
| 部件名称 | 材质 | |||
| 阀体 | A105 | 1Cr18Ni9Ti | SS304 | SS304 |
| 球、杆 | 铁 | SS202 | SS316 | SS316 |
| 密封 | PTFE、RPTFE、PPL | |||
| 手柄 | SS202 | |||
▲外形尺寸
| NPS | D | L | W | H |
| 1/2" | 32 | 59 | 110 | 58 |
| 3/4" | 38 | 64 | 110 | 62 |
| 1" | 45 | 70 | 110 | 68 |
| 1-1/4" | 53 | 85 | 150 | 75 |
| 1-1/2" | 61 | 96 | 150 | 83 |
| 2" | 73 | 104 | 180 | 90 |
