▲产品特点

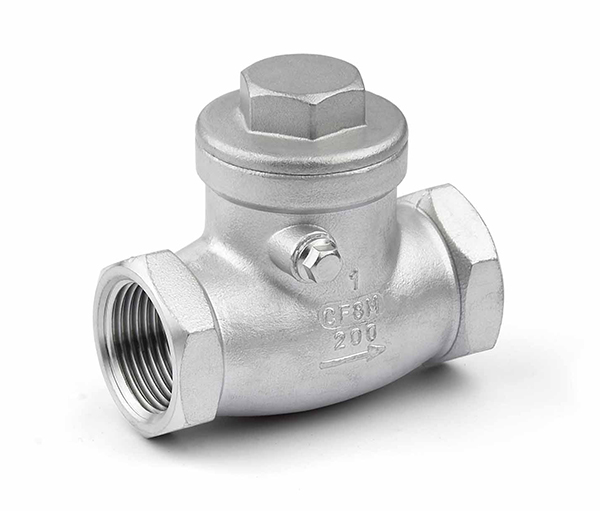

内螺纹旋启式止回阀主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放，适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。
▲执行标准
| 防爆中轴 /全流 | |
| 适用温度范围 | -20 ~ 120℃ |
| 使用压力 | ≤1.6MPa |
| 设计制造 | GB/T-12237/ANSI B16.34 |
| 尺寸参照 | GB/T-9113.1/ASMEB16.5CLASS150 |
| 长度 | GB/T-12221/ASMWB16.1 |
| 螺纹标准 | BSPT/BSP/NPT/DIN/JIS/RC/G |
| 检查与测试 | GB/T-13927/API598 |
▲材料列表
| 部件名称 | 材质 |
| 阀体 | 不锈钢 CF8MCF8 |
| 阀瓣 | 不锈钢 CF8M CF8 |
| 阀盖 | 不锈钢 CF8M CF8 |
| 线条 | 聚四氟乙烯 |
| 螺栓 | 不锈钢SS316 304 |
| 四氟垫片 | 聚四氟乙烯 |
| 金属垫片 | 不锈钢SS316 304 |
| 销 | 不锈钢SS316 304 |
▲外形尺寸
| SIZE | L | D | H |
| 1/2" | 62 | 18 | 43 |
| 3/4" | 75 | 24 | 47 |
| 1" | 89 | 30 | 49 |
| 1-1/4" | 100 | 38 | 58 |
| 1-1/2" | 116 | 44 | 65 |
| 2" | 134 | 56 | 73 |
| 2-1/2" | 165 | 72 | 90 |
| 3" | 189 | 85 | 105 |
