▲产品特点

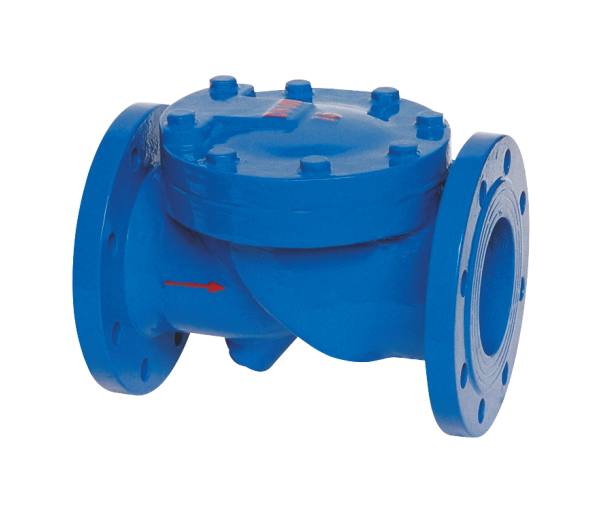

H44X(SFCV)系列橡胶瓣止回阀的零部件设计主要由阀体 、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计,具有水头损失小，不易堆积杂物，维修简便等特性。我们公司生产的H44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统 ，可安装于水泵出水口处 ，以防止倒流及水锤对泵损害。此阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。

▲产品性能

公称压力	公称通径	适用介质	适用温度
1.0 ~ 1.6MPa	50~600mm	水及弱腐蚀性流体	0~80℃

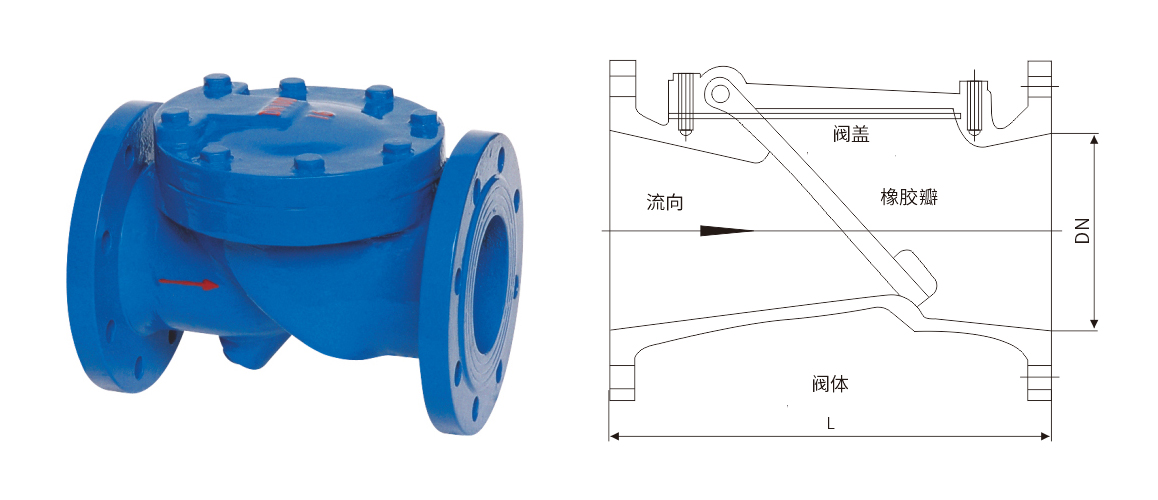

▲外形及连接尺寸

DN	L	D	D1	L	N
50	203	165	125	17.5	4
65	216	185	145	17.5	4
80	241	200	160	17.5	8
100	292	220	180	17.5	8
125	325	250	210	17.5	8
150	356	285	240	22	8
200	435	340	295	22	8
250	505	395	350	22	12
300	580	445	400	22	12
350	640	505	460	22	16
400	685	565	515	22	16
450	740	615	565	26	20
500	775	670	620	26	20
600	920	780	725	30	20
