▲产品特点
本公司生产的HH46X、 HH48X、 HH49X消声缓闭止回阀系列产品可用在清水、污 水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保 证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭 平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。
▲产品性能
| 公称压力 | 公称通径 | 缓闭时间 | 适用介质 | 适用温度 |
| 1.0~2.5MPa | 40~1000mm | 3~60秒 | 清水、污水、海水 | 0~80℃(如需要，可达200℃) |

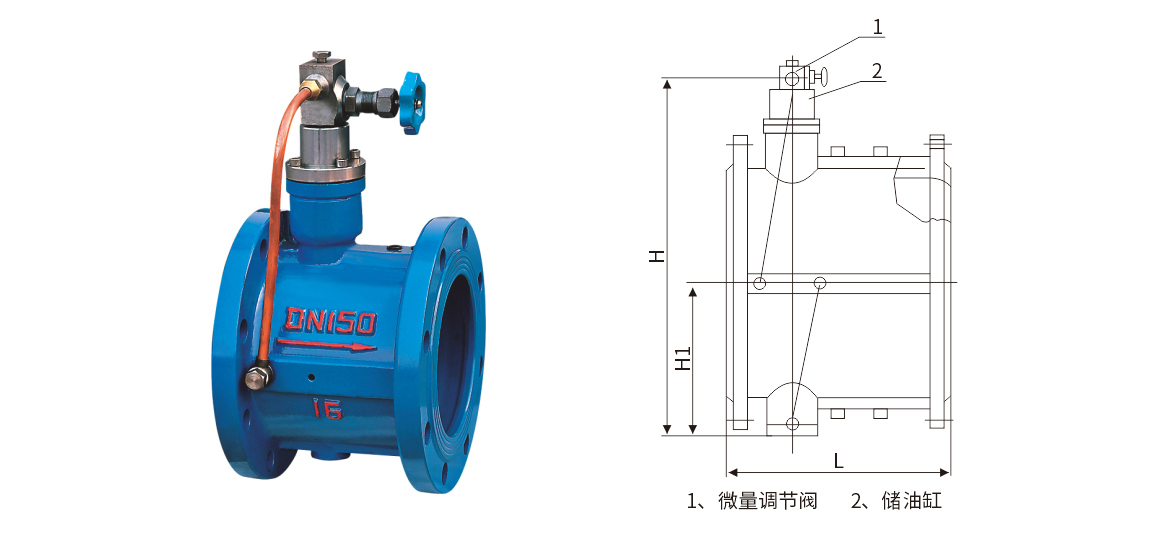

▲外形及连接尺寸
| DN | L | H1 | H |
| 40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 |
| 65 | 170 | 225 | 108 |
| 80 | 180 | 235 | 118 |
| 100 | 190 | 280 | 130 |
| 125 | 200 | 290 | 148 |
| 150 | 210 | 310 | 172 |
| 200 | 230 | 350 | 210 |
| 250 | 250 | 415 | 240 |
| 300 | 270 | 450 | 264 |
| 350 | 290 | 480 | 297 |
| 400 | 310 | 550 | 324 |
| 450 | 330 | 585 | 351 |
| 500 | 350 | 640 | 379 |
| 600 | 390 | 720 | 434 |
| 700 | 430 | 780 | 491 |
| 800 | 470 | 840 | 549 |
| 900 | 510 | 990 | 600 |
| 1000 | 550 | 1050 | 655 |

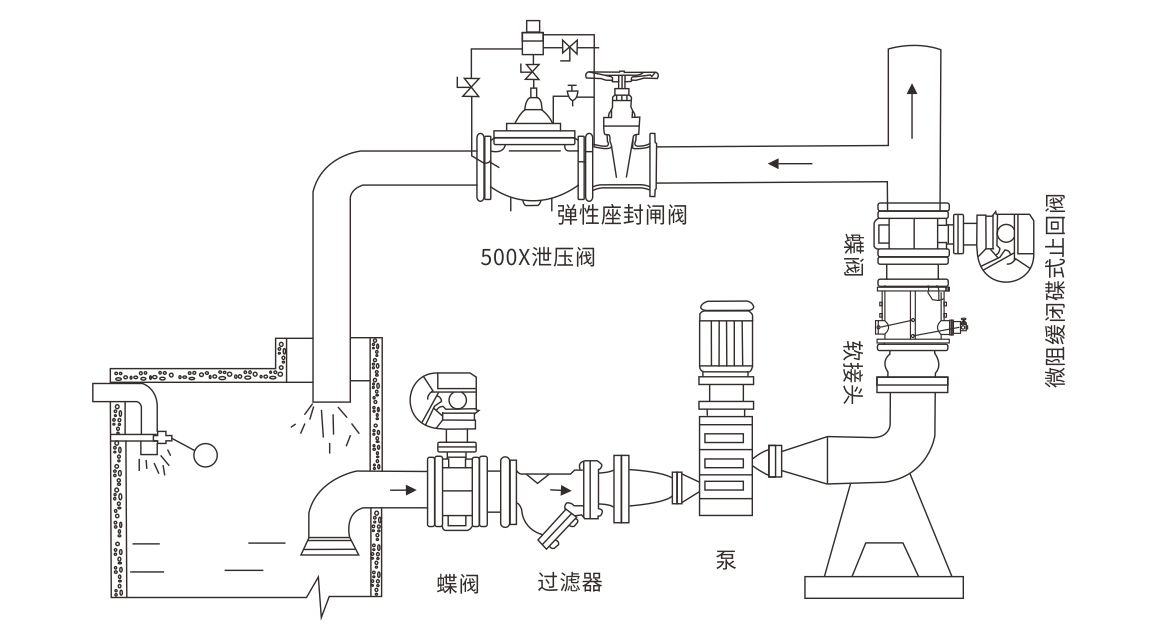

▲安装示意图
