▲产品特点

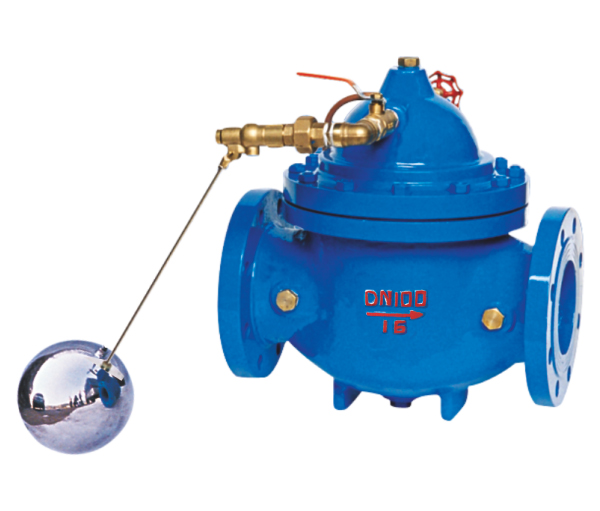

100X隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。主要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，主阀由浮球导阀控制关闭进水口停止供水;当水位下降后，主阀由浮球开关控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰; 100X隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。隔膜式阀门性能可靠、强度高、动作灵活适用于450mm口径以下的管道。DN500mm口径以上的建议使用活塞式。
▲产品性能
| 公称压力 (MPa) | 壳体试验 (Mpa) | 密封试验 (Mpa) | 气密封试验 (Mpa) | 工作温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化学 性质类似于水的介质 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |

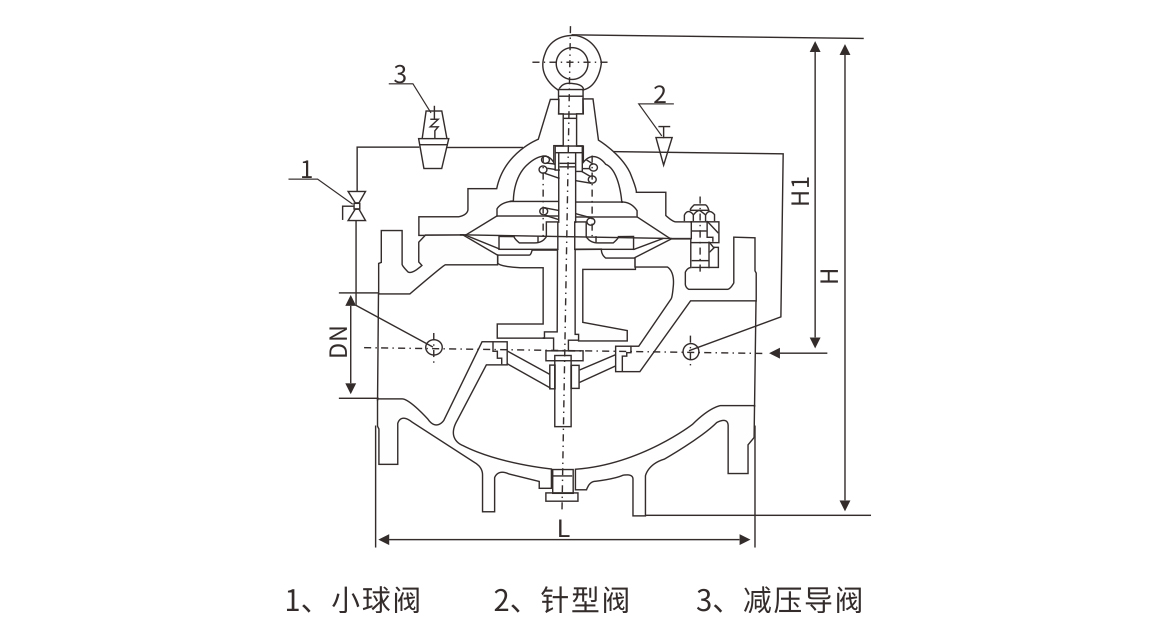

▲外形及连接尺寸
| DN | L | H1 | H |
| 20 | 150 | 179 | 212 |
| 25 | 160 | 179 | 212 |
| 32 | 180 | 179 | 212 |
| 40 | 200 | 210 | 265 |
| 50 | 205 | 210 | 265 |
| 65 | 215 | 215 | 310 |
| 80 | 245 | 245 | 350 |
| 100 | 292 | 305 | 460 |
| 125 | 330 | 365 | 520 |
| 150 | 355 | 415 | 570 |
| 200 | 495 | 510 | 840 |
| 250 | 600 | 560 | 890 |
| 300 | 698 | 658 | 1030 |
| 350 | 787 | 696 | 1090 |
| 400 | 914 | 735 | 1150 |
| 500 | 978 | 735 | 1150 |

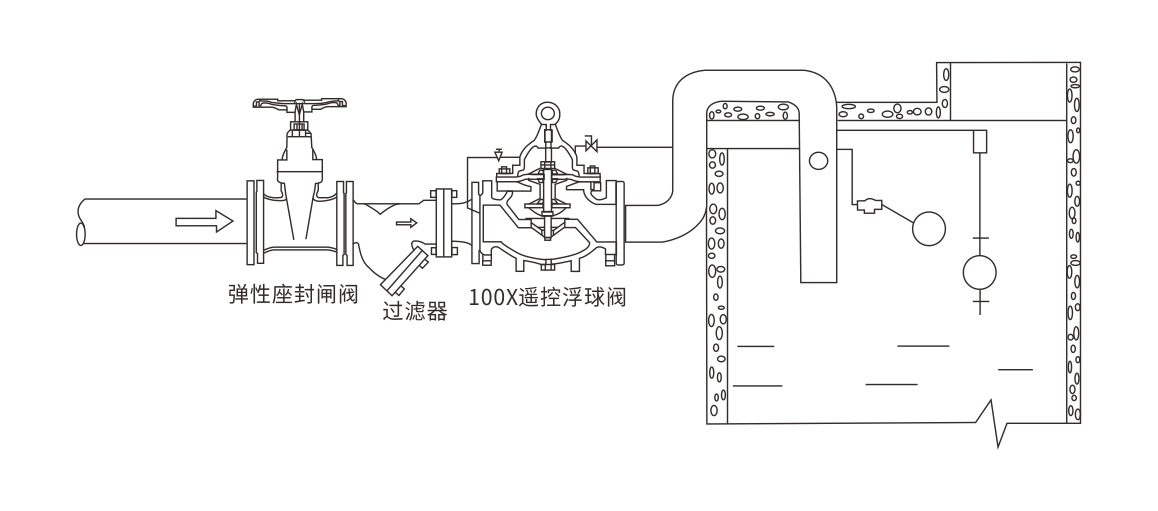

▲安装示意图
