▲产品特点

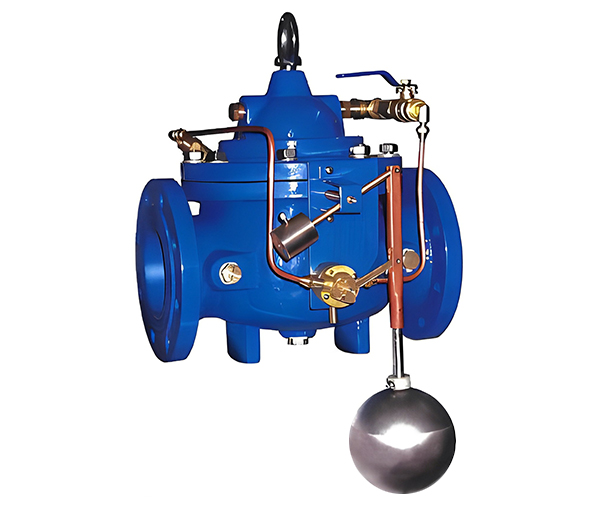

100D定水阀是一种隔膜式调节水箱和水塔掖面高度的阀门。阀门由浮球控制，当液面达到设定高度时阀门通过相关结构将信号传递个水泵，水泵停止贡水；当液面底于设定位置时水泵自动供水。该阀动作平稳，有效防止开泵水锤和停泵水锤的产生。避免管道产生过高的压力。适用于水箱、水塔的自动供水系统。该阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠。
▲产品性能
| 公称压力 (MPa) | 壳体试验 (Mpa) | 密封试验 (Mpa) | 气密封试验 (Mpa) | 工作温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化学 性质类似于水的介质 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |

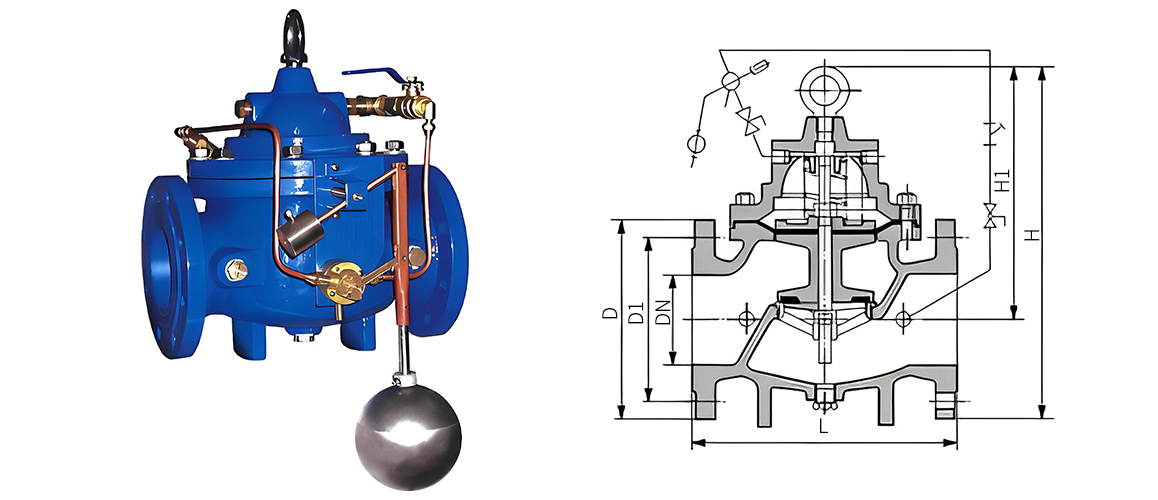

▲主要外形连接尺寸
| DN | L | H | H1 |
| 20 | 150 | 212 | 179 |
| 25 | 180 | 212 | 179 |
| 32 | 180 | 212 | 179 |
| 40 | 200 | 265 | 210 |
| 50 | 208 | 265 | 210 |
| 65 | 216 | 310 | 215 |
| 80 | 241 | 350 | 245 |
| 100 | 292 | 460 | 305 |
| 125 | 330 | 520 | 365 |
| 150 | 356 | 570 | 415 |
| 200 | 495 | 695 | 510 |
| 250 | 622 | 790 | 560 |
| 300 | 698 | 905 | 658 |
| 350 | 787 | 1025 | 696 |
| 400 | 914 | 1030 | 735 |
| 450 | 978 | 1080 | 735 |

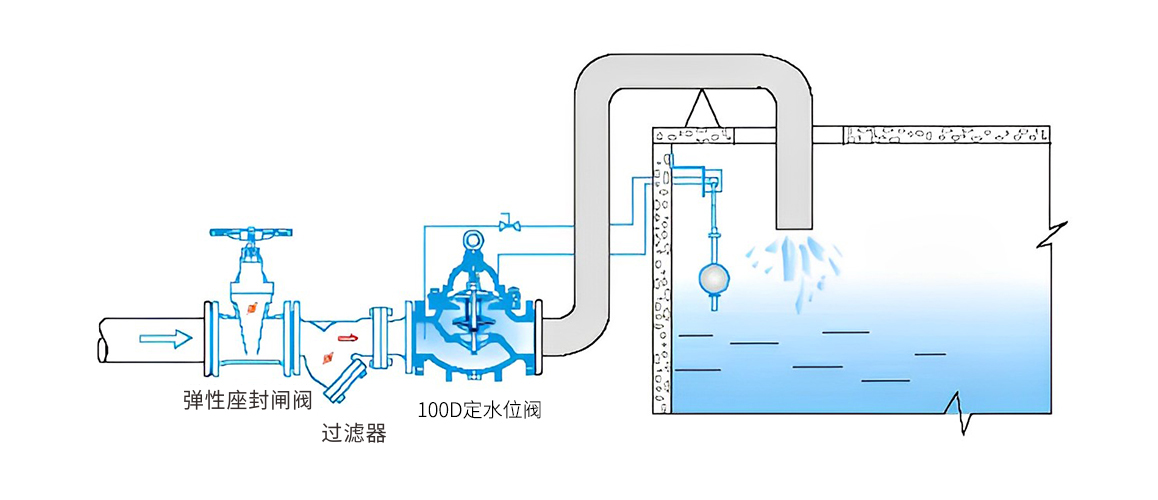

▲安装示意图
