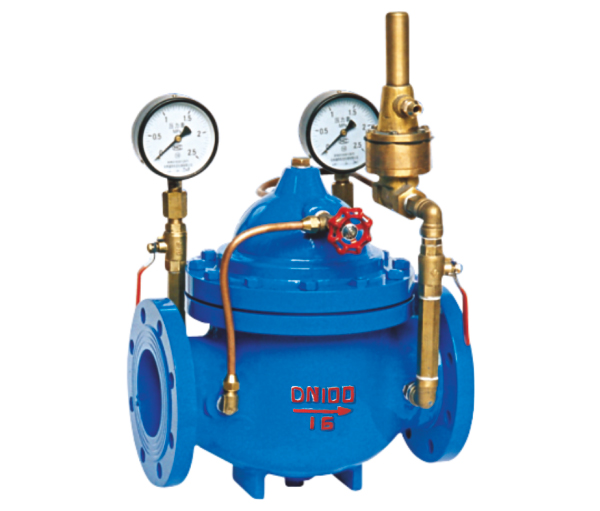

▲产品特点
800X压差旁通平衡阀由主阀，压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。其工作原理是，当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簀压力可设定主阀进出口间压差。本产品利用水力自力控制，不需要其它装置和能源，保养简便，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
▲产品性能
| 公称压力 (MPa) | 壳体试验 (Mpa) | 密封试验 (Mpa) | 气密封试验 (Mpa) | 工作温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化学 性质类似于水的介质 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |

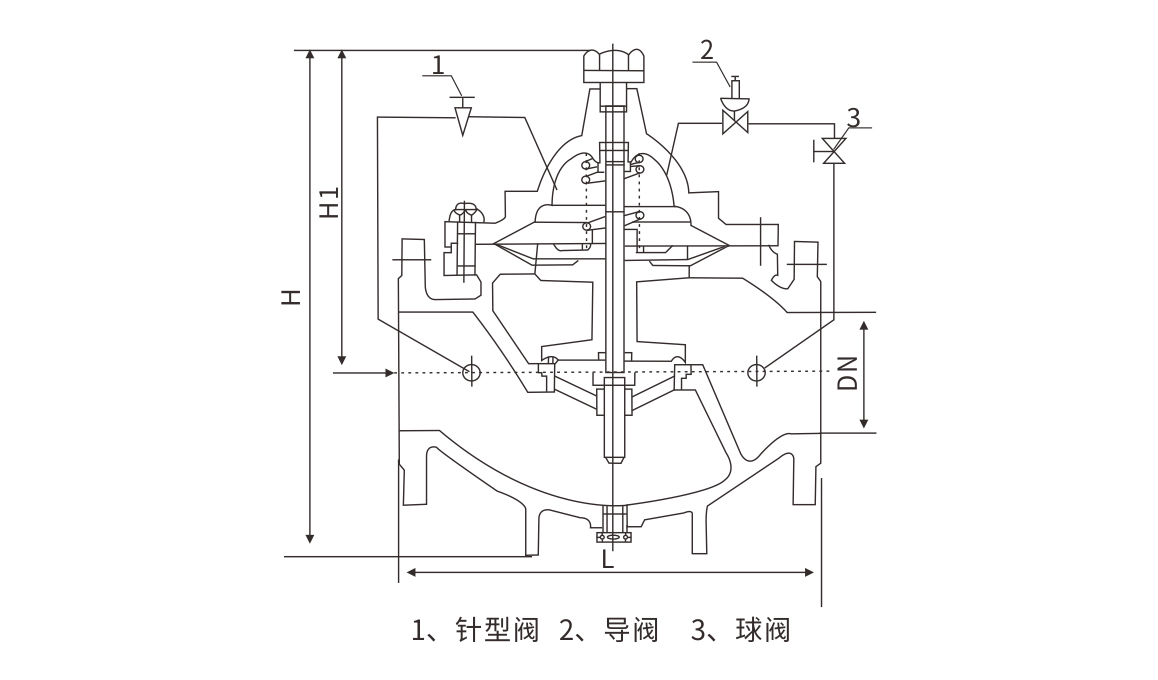

▲外形及连接尺寸
| DN | L | H1 | H |
| 50 | 205 | 160 | 610 |
| 65 | 215 | 180 | 625 |
| 80 | 245 | 200 | 642 |
| 100 | 292 | 270 | 750 |
| 125 | 330 | 310 | 808 |
| 150 | 355 | 320 | 864 |
| 200 | 495 | 370 | 1135 |
| 250 | 600 | 430 | 1185 |
| 300 | 698 | 480 | 1325 |
| 350 | 787 | 525 | 1385 |
| 400 | 914 | 580 | 1445 |
| 500 | 978 | 635 | 1445 |

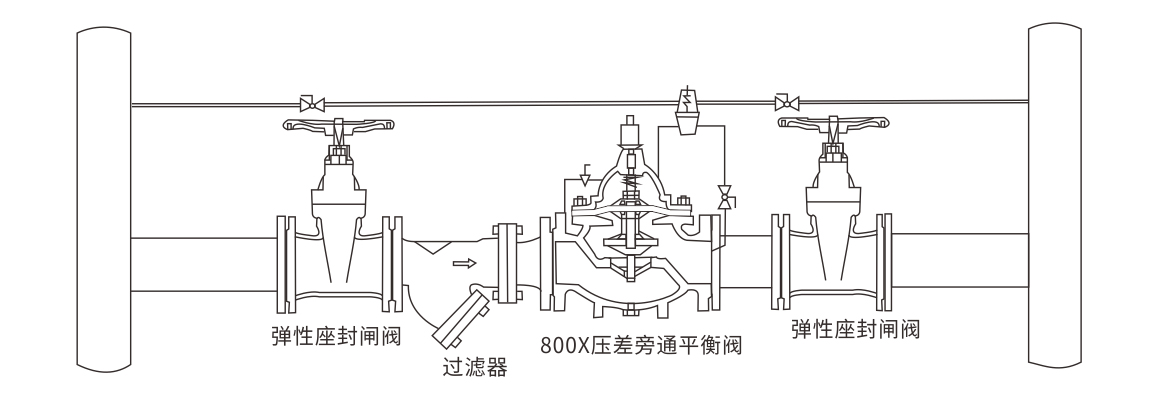

▲安装示意图
