▲产品特点

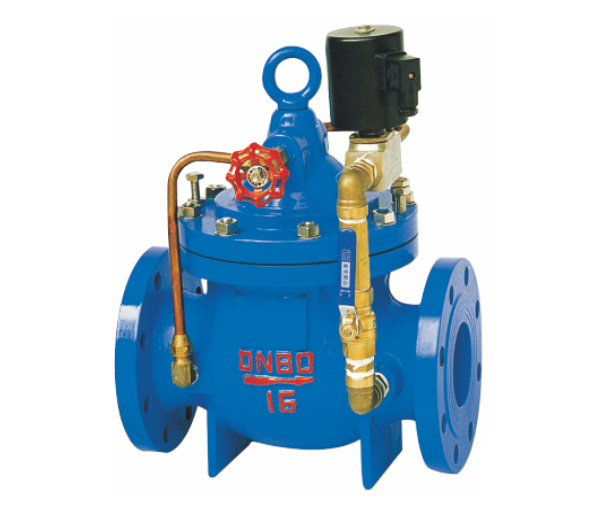

600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后，可控制开启和关闭的速度。当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压。推动膜片关闭主阀。本产品利用导阀控制阀门的开启和关闭，节省能源。可代替其它阀门大型电动装置，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
▲产品性能
| 公称压力 (MPa) | 壳体试验 (Mpa) | 密封试验 (Mpa) | 气密封试验 (Mpa) | 工作温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化学 性质类似于水的介质 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |

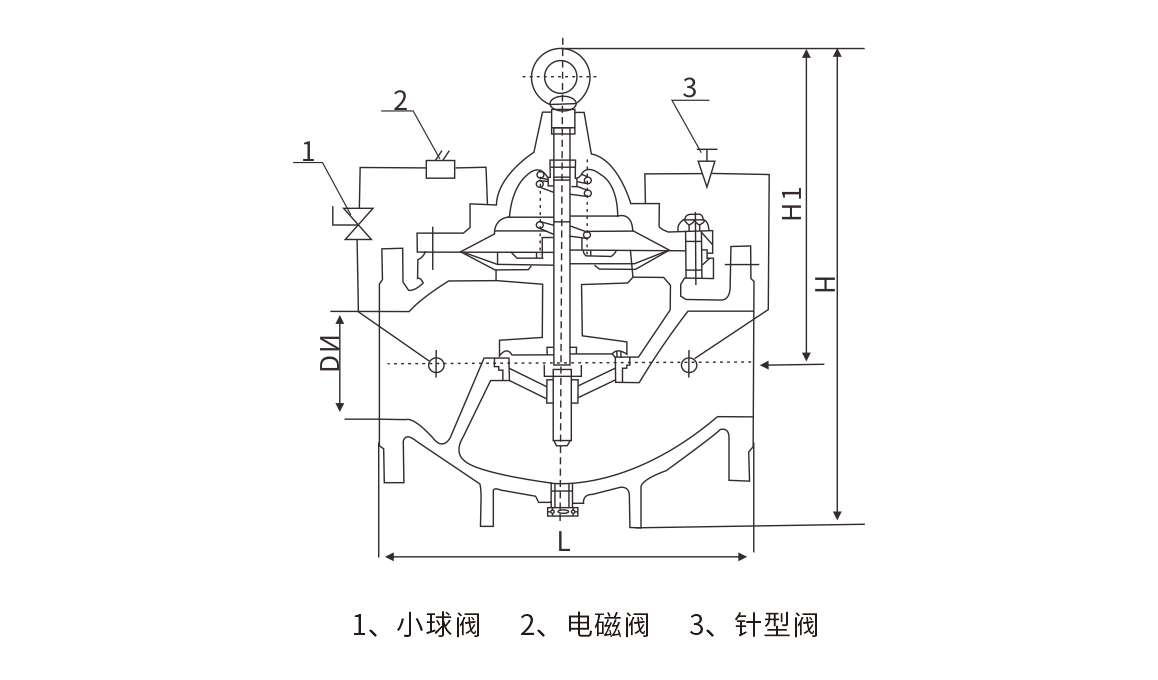

▲外形及连接尺寸
| DN | L | H1 | H |
| 20 | 150 | 269 | 342 |
| 25 | 160 | 269 | 342 |
| 32 | 180 | 269 | 342 |
| 40 | 200 | 300 | 395 |
| 50 | 205 | 300 | 395 |
| 65 | 215 | 288 | 385 |
| 80 | 245 | 310 | 420 |
| 100 | 292 | 340 | 500 |
| 125 | 330 | 380 | 540 |
| 150 | 355 | 410 | 575 |
| 200 | 495 | 440 | 665 |
| 250 | 600 | 460 | 720 |
| 300 | 698 | 480 | 750 |
| 350 | 787 | 516 | 830 |
| 400 | 914 | 560 | 900 |
| 500 | 978 | 560 | 900 |

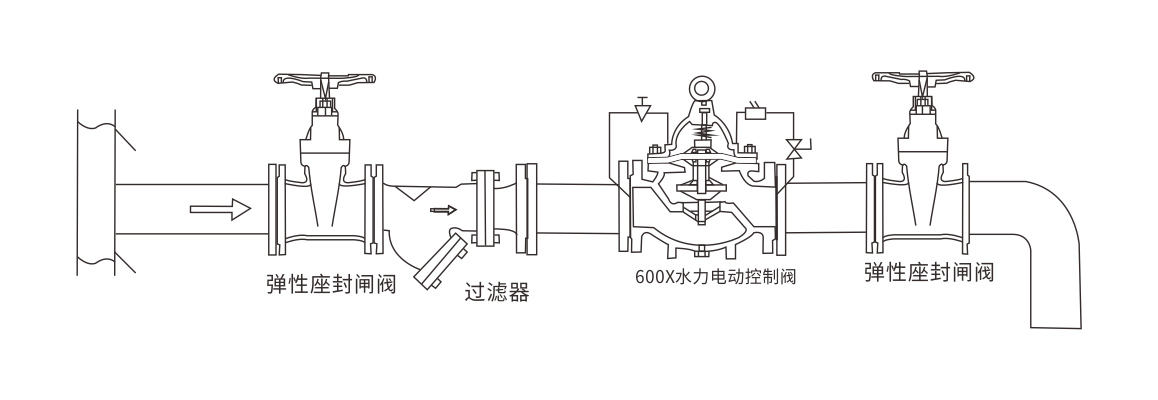

▲安装示意图
